SZG双锥回转真空干燥机

所属分类：真空干燥机系列

产品简介：工作原理SZG双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内…

13906119320

在线联系

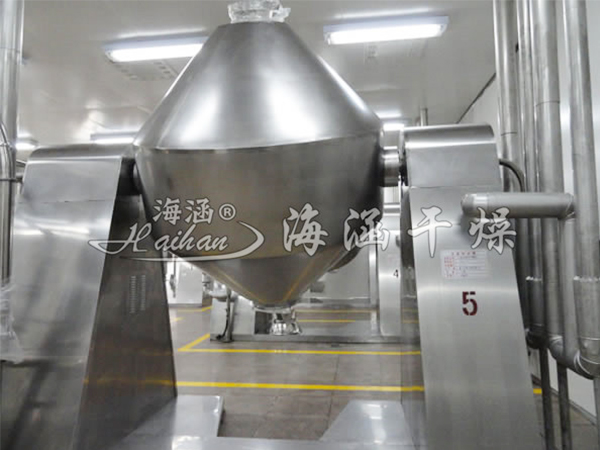

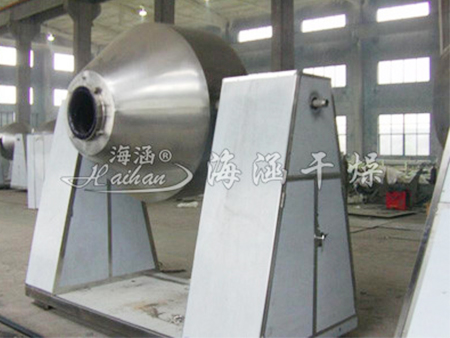

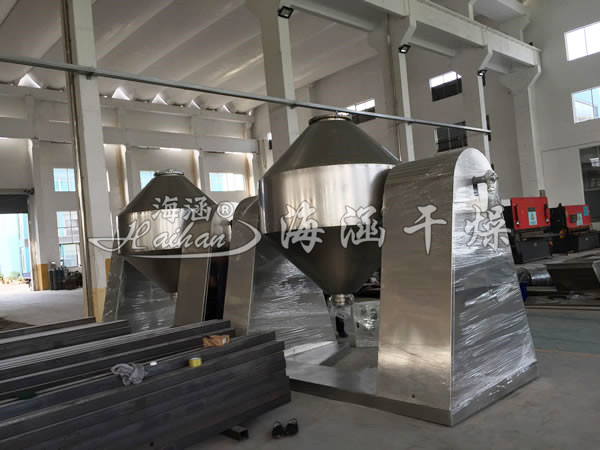

产品详情图片锦集

工作原理

SZG双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。

设备特点

双锥回转真空干燥机是集混合—干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。

应用范围

本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用由下列要求的干燥：
※ 不能接受高温的热敏性物料
※ 需回收溶剂和有毒气体的物料
※ 容易氧化，有危险的物料
※ 对结晶状有要求的物料
※ 要求残留挥发物含量极低的物料

技术参数

项目Item		机型 Type
名称Name	单位 Unit	100	200	350	500	750	1000	1500	2000	3000	4500	5000
总容积Total volume	L	100	200	350	500	750	1000	1500	2000	3000	4500	5000
工作容积Working volume	L	≤50	≤100	≤175	≤250	≤375	≤500	≤750	≤1000	≤1500	≤2250	≤2500
加热面积Heating area	m2	1.61	1.5	2	2.63	3.5	4.61	5.58	7.5	9.6	13.8	15.2
转速 Speed	rpm	6								4	4	4
功率 Power	kw	0.75	1.1	1.5	2.2	2.2	3	4	5.5	7.5	15	18.5
回转高度 Height of rotating frame	mm	1810	1910	2090	2195	2500	2665	2915	3055	3330	4210	4500
整机重量 Total weight	Kg	550	700	900	1100	1200	1300	1500	2000	3000	4000	4200
罐内设计压力Design pressure inside tank	Mpa	―0.09‐0.096
夹层设计压力Design pressure inside jacket	Mpa	≤0.3
